今天為廣大朋友介紹的是——小型智能污水處理技術
小型智能污水處理裝置，包括污水處理殼體，所述污水處理殼體頂部中間部位開有污水進水口，所述污水進水口上固定安裝有進水漏斗，所述污水處理殼體內部設有污水處理核心裝置，所述污水處理核心裝置是由位于污水處理殼體內部自上而下固定連接的一級凈化裝置、二級凈化裝置、三級凈化裝置、水質測量裝置共同構成，所述污水處理殼體底部中間部位開有純凈水出水口，所述純凈水出水口上固定安裝有純凈水導管，所述純凈水導管的一端與純凈水出水口固定連接，另一端固定連接有純凈水儲存裝置。本發明的有益效果是，結構簡單，實用性強。

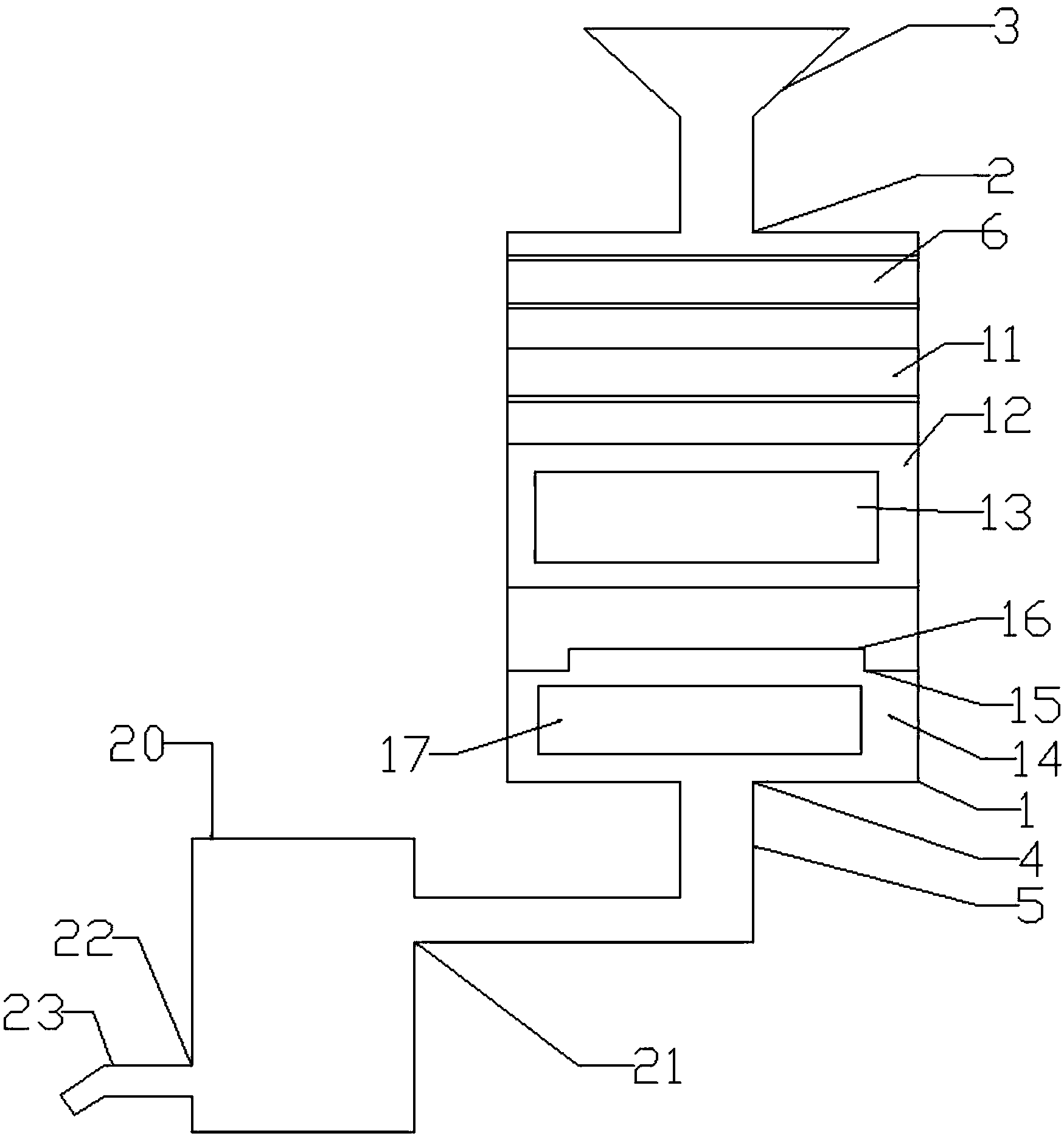

1.一種小型智能污水處理裝置，包括污水處理殼體(1)，其特征在于，所述污水處理殼體(1)固定安裝在地面上，所述污水處理殼體(1)頂部中間部位開有污水進水口(2)，所述污水進水口(2)上固定安裝有進水漏斗(3)，所述污水處理殼體(1)內部設有污水處理核心裝置，所述污水處理核心裝置是由位于污水處理殼體(1)內部自上而下固定連接的一級凈化裝置、二級凈化裝置、三級凈化裝置、水質測量裝置共同構成，所述污水處理殼體(1)底部中間部位開有純凈水出水口(4)，所述純凈水出水口(4)上固定安裝有純凈水導管(5)，所述純凈水導管(5)的一端與純凈水出水口(4)固定連接，另一端固定連接有純凈水儲存裝置，所述一級凈化裝置是由與污水處理殼體(1)內部四周固定連接的一級凈化盒體(6)、位于一級凈化盒體(6)內部由比較底端直至比較頂端平鋪的小卵石層(7)、石英砂層(8)、活性炭層(9)共同構成，所述每層之間設有孔徑微小細密的鋼絲網(10)，所述二級凈化裝置是由與污水處理殼體(1)內部四周和一級凈化盒體(6)底部固定連接的二級凈化盒體(11)、位于二級凈化盒體(11)內部由底端至比較頂端平鋪的活性炭層(9)、石英砂層(8)共同構成，所述每層之間設有孔徑微小細密的鋼絲網(10)，所述三級凈化裝置是由與污水處理殼體(1)內部四周和二級凈化盒體(11)底部固定連接的三級凈化盒體(12)、位于三級凈化盒體(12)內部的管式陶瓷膜(13)共同構成，所述水質測量裝置是由與污水處理殼體(1)內部比較底端固定連接的水質測量盒體(14)、開在水質測量盒體(14)頂部中間位置的測量開口(15)、固定安裝在測量開口(15)上的網狀圓片(16)、位于水質測量盒體(14)內部的水質監測器(17)共同構成，所述純凈水出水口(4)上固定安裝有電子開關裝置，所述電子開關裝置是由與純凈水出水口(4)固定連接的開關擋板(18)、位于開關擋板(18)旁邊的微型直線電機(19)共同構成，所述純凈水儲存裝置是由純凈水箱體(20)、開在純凈水箱體(20)一側表面的儲存進水口(21)、開在純凈水箱體(20)另一側表面上的儲存水出水口(22)、固定安裝在儲存水出水口(22)上的水龍頭(23)共同構成，所述污水處理殼體(1)側表面上設有控制器(24)，所述控制器(24)與水質監測器(17)、微型直線電機(19)相連接。
2.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述一級凈化盒體(6)的上部和下部分別均勻開有細密的通水導孔(25)。
3.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述二級凈化盒體(11)的上部和下部分別均勻開有細密的通水導孔(25)。
4.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述三級凈化盒體(12)的上部和下部分別均勻開有細密的通水導孔(25)。
5.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述三級凈化盒體(12)內部的管式陶瓷膜(13)自上而下均勻與三級凈化盒體(12)固定連接。
6.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述控制器(24)內部是由電源插口(26)、電容顯示屏(27)、PLC系統(28)共同構成。
7.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述一級凈化盒體(6)內部由比較底端直至比較頂端平鋪的小卵石層(7)、石英砂層(8)、活性炭層(9)能夠初步將污水中的泥沙、大顆粒、色素、特殊氣味等過濾掉。
8.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述二級凈化盒體(11)內部由底端至比較頂端平鋪的活性炭層(9)、石英砂層(8)能夠?qū)⒊醪竭^濾的水進行第二次過濾，再次過濾掉其中的氣味和色素。
9.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述三級凈化盒體(12)內部的管式陶瓷膜(13)能夠?qū)⒍芜^濾的水中的肉眼看不到的小分子顆粒過濾掉。
10.根據權利要求1所述的一種小型智能污水處理裝置，其特征在于，所述水質監測器(17)能夠測量三次過濾的水中的雜質多少，當達到飲用狀態時將數據傳輸?shù)娇刂破?24)內。
我國水資源的開發、利用與環境保護越來越受到人們的重視，目前，在江河水及污水凈化方面，形式多樣的水處理設備正在發揮重要作用，但是普遍存在的進水濁度不高，占地面積較大，流程長，凈化效率低，運行不穩定等問題。
發明內容
本發明的目的是為了解決上述問題，設計了一種小型智能污水處理裝置。
實現上述目的本發明的技術方案為，一種小型智能污水處理裝置，包括污水處理殼體，所述污水處理殼體固定安裝在地面上，所述污水處理殼體頂部中間部位開有污水進水口，所述污水進水口上固定安裝有進水漏斗，所述污水處理殼體內部設有污水處理核心裝置，所述污水處理核心裝置是由位于污水處理殼體內部自上而下固定連接的一級凈化裝置、二級凈化裝置、三級凈化裝置、水質測量裝置共同構成，所述污水處理殼體底部中間部位開有純凈水出水口，所述純凈水出水口上固定安裝有純凈水導管，所述純凈水導管的一端與純凈水出水口固定連接，另一端固定連接有純凈水儲存裝置，所述一級凈化裝置是由與污水處理殼體內部四周固定連接的一級凈化盒體、位于一級凈化盒體內部由比較底端直至比較頂端平鋪的小卵石層、石英砂層、活性炭層共同構成，所述每層之間設有孔徑微小細密的鋼絲網，所述二級凈化裝置是由與污水處理殼體內部四周和一級凈化盒體底部固定連接的二級凈化盒體、位于二級凈化盒體內部由底端至比較頂端平鋪的活性炭層、石英砂層共同構成，所述每層之間設有孔徑微小細密的鋼絲網，所述三級凈化裝置是由與污水處理殼體內部四周和二級凈化盒體底部固定連接的三級凈化盒體、位于三級凈化盒體內部的管式陶瓷膜共同構成，所述水質測量裝置是由與污水處理殼體內部比較底端固定連接的水質測量盒體、開在水質測量盒體頂部中間位置的測量開口、固定安裝在測量開口上的網狀圓片、位于水質測量盒體內部的水質監測器共同構成，所述純凈水出水口上固定安裝有電子開關裝置，所述電子開關裝置是由與純凈水出水口固定連接的開關擋板、位于開關擋板旁邊的微型直線電機共同構成，所述純凈水儲存裝置是由純凈水箱體、開在純凈水箱體一側表面的儲存進水口、開在純凈水箱體另一側表面上的儲存水出水口、固定安裝在儲存水出水口上的水龍頭共同構成，所述污水處理殼體側表面上設有控制器，所述控制器與水質監測器、微型直線電機相連接。
所述一級凈化盒體的上部和下部分別均勻開有細密的通水導孔。
所述二級凈化盒體的上部和下部分別均勻開有細密的通水導孔。
所述三級凈化盒體的上部和下部分別均勻開有細密的通水導孔。
所述三級凈化盒體內部的管式陶瓷膜自上而下均勻與三級凈化盒體固定連接。
所述控制器內部是由電源插口、電容顯示屏、PLC系統共同構成。
所述一級凈化盒體內部由比較底端直至比較頂端平鋪的小卵石層、石英砂層、活性炭層能夠初步將污水中的泥沙、大顆粒、色素、特殊氣味等過濾掉。
所述二級凈化盒體內部由底端至比較頂端平鋪的活性炭層、石英砂層能夠?qū)⒊醪竭^濾的水進行第二次過濾，再次過濾掉其中的氣味和色素。
所述三級凈化盒體內部的管式陶瓷膜能夠?qū)⒍芜^濾的水中的肉眼看不到的小分子顆粒過濾掉。
所述水質監測器能夠測量三次過濾的水中的雜質多少，當達到飲用狀態時將數據傳輸?shù)娇刂破鲀?nèi)。
利用本發明的技術方案制作的一種小型智能污水處理裝置，結構簡單，使用方便，使得固液分離，有效的防止堵塞現象的發生，使得過濾順利進行，并且過濾效果顯著，且速度快，提高過濾效率。
