本實用新型公開了一種用于微波污水處理的過濾裝置，包括管道、電機、過濾網;所述管道之間通過連接螺栓連接，在連接處設有密封圈;電機設置在管道外側，電機與一豎直傳動軸連接，之后通過管道上的孔深入到管道內腔;豎直傳動軸另一端設有錐齒輪組，連接到一水平傳動軸;所述水平傳動軸通過軸承安裝在過濾網中心位置，另一端設有刮板;使用時，經微波處理的污水從刮板一側進入，經過濾網過濾之后流出。該過濾裝置的結構簡單、能夠自動清理過濾網上的沉淀物，保證過濾網不被堵塞。

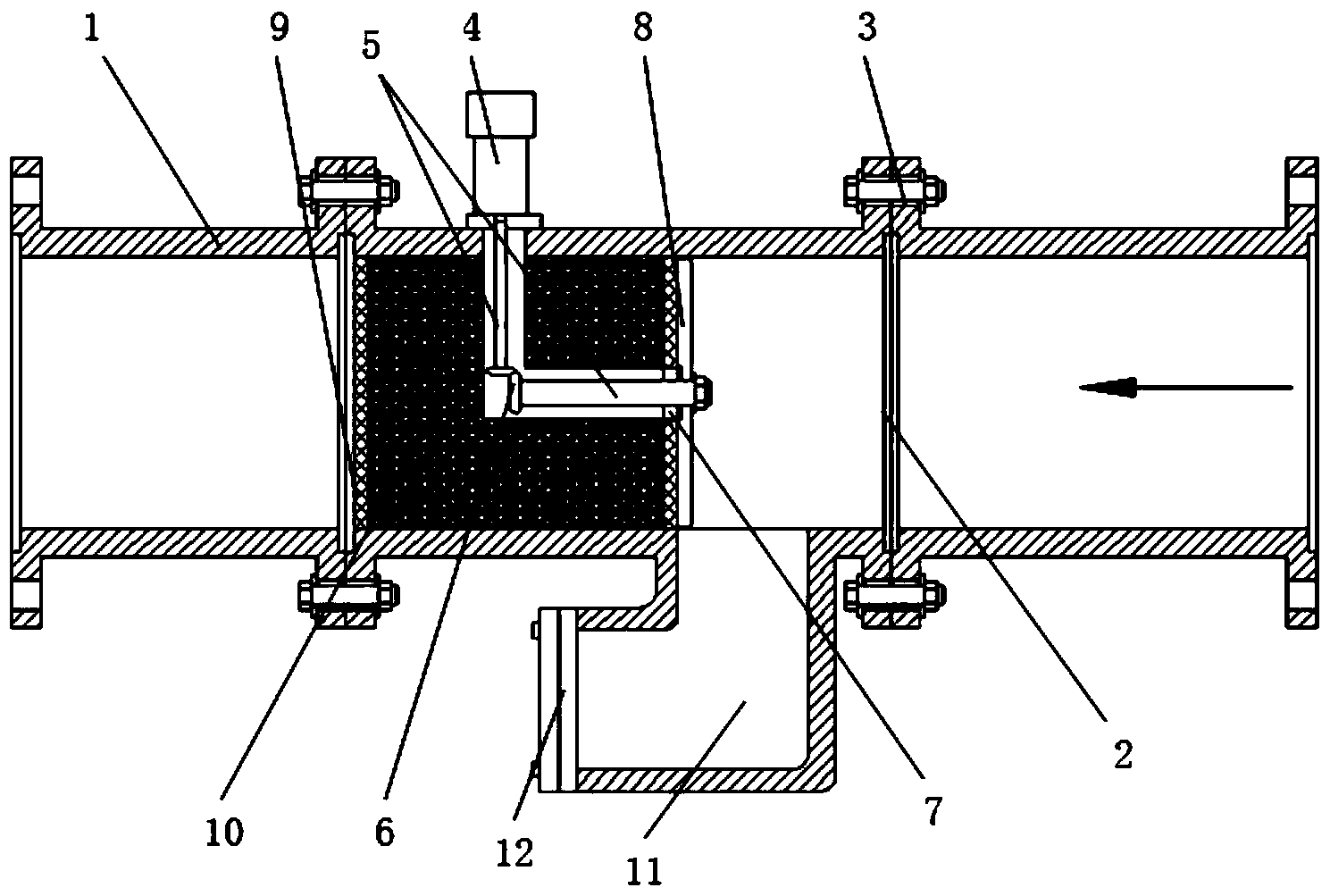

　　摘要附圖

　　權利要求書

　　1.一種用于微波污水處理的過濾裝置，其特征在于，包括管道、電機、過濾網;所述管道之間通過連接螺栓連接，在連接處設有密封圈;電機設置在管道外側，電機與一豎直傳動軸連接，之后通過管道上的孔深入到管道內腔;豎直傳動軸另一端設有錐齒輪組，連接到一水平傳動軸;所述水平傳動軸通過軸承安裝在過濾網中心位置，另一端設有刮板;使用時，經微波處理的污水從刮板一側進入，經過濾網過濾之后流出。

　　2.根據權利要求1所述的一種用于微波污水處理的過濾裝置，其特征在于，所述過濾網具有兩個，在兩個過濾網之間設有活性炭層。

　　3.根據權利要求1所述的一種用于微波污水處理的過濾裝置，其特征在于，所述電機是伺服電機，與一個時鐘電路連接，實現定時對過濾網進行沉淀物去除。

　　4.根據權利要求1所述的一種用于微波污水處理的過濾裝置，其特征在于，所述刮板正下方還設有沉淀倉，所述沉淀倉由與管道相通的一段彎管構成。

　　5.根據權利要求4所述的一種用于微波污水處理的過濾裝置，其特征在于，所述沉淀倉還設有端蓋或者閥門。

　　說明書

　　一種用于微波污水處理的過濾裝置

　　技術領域

　　本實用新型涉及污水處理設備技術領域，特別是一種用于微波污水處理的過濾裝置。

　　背景技術

　　微波污水處理技術是水處理領域中一場嶄新的革命，是一代具有突破性、創新性、廣譜性的水處理技術。微波化學污水處理技術不同于傳統的污水處理方法，微波對流體中物質進行選擇性加熱，對吸波物質有低溫催化作用;加速流體中固、液分離作用;低溫殺菌作用;均勻加熱功能;迅速升溫作用;不產生二次污染等。經微波污水處理技術處理后的水，可全部再利用，從而實現污水處理工程的實用、高效、節能、環保、低運行費用。微波在處理水中污染物的同時，也能殺滅水中的細菌、藻類等微生物。其作用原理是由于微波輻射的熱效應，即微波輻射場照射生物體，引起生物體組織器官的加熱作用而產生的生理影響和抑制、傷害作用。組成細胞的極性分子在外加微波場的作用下升溫發熱，從而導致生物體細胞組織溫度升高。當微波功率密度較大，生物體產熱過多，超過了體溫調節能力，生物體的溫度平衡功能失調，體溫上升，于是生物體發生生理功能紊亂并發生病理變化，進而死亡。

　　微波污水處理裝置一般包括格柵、調節池、混合器、微波反應器、沉降過濾一體化設備等，其中格柵對水中有較大顆粒物的水質，如城市生活污水中砂石、木塊、塑料等大塊雜物進行過濾;調節池用于調節水量和水質，降低對后續處理構筑物的沖擊負荷;混合器將污水與投加的1#、2#添加劑進行充分混合與振蕩;微波反應器中污染物與添加劑進行物理化學反應以及微波低溫催化的物化反應;沉降過濾一體化設備實現固液分離，達到排放或回用目的，污泥則脫水外運或用作其他用途。水中污染物是在添加劑與微波的共同作用下，發生劇烈的催化、物理化學反應，轉化成不可溶物質或氣體從水中分離，水中的大分子、難降解的有機污染物在微波及添加劑的共同作用下，被分解為小分子，與添加劑結合生成速沉絮體物去除;金屬離子可直接與添加劑結合生成速沉絮體物沉淀;氨氮轉化為氨氣逸出;水中磷轉化為不可溶解磷酸鹽沉淀去除。

　　過微波處理之后，污水中的雜質速沉絮體物，一般是通過沉淀過濾處理，在過濾過程中，沉淀物容易在過濾網上凝聚，造成過濾網阻塞，需要不定時地更換過濾網。

　　發明內容

　　本實用新型涉及污水處理設備技術領域，特別是一種用于微波污水處理的過濾裝置。

　　本實用新型的發明目的是，克服現有技術方法的不足，提供了一種結構簡單、能夠自動清理過濾網上的沉淀物，保證過濾網不被堵塞的用于微波污水處理的過濾裝置。

　　為實現上述發明目的，提出了如下技術方案：

　　一種用于微波污水處理的過濾裝置，包括管道、電機、過濾網;所述管道之間通過連接螺栓連接，在連接處設有密封圈;電機設置在管道外側，電機與一豎直傳動軸連接，之后通過管道上的孔深入到管道內腔;豎直傳動軸另一端設有錐齒輪組，連接到一水平傳動軸;所述水平傳動軸通過軸承安裝在過濾網中心位置，另一端設有刮板;使用時，經微波處理的污水從刮板一側進入，經過濾網過濾之后流出。當電機不斷地保持一定的轉速工作，通過傳動軸、錐齒輪組帶動刮板旋轉，將在過濾網上的沉淀物去除。

　　所述過濾網具有兩個，在兩個過濾網之間設有活性炭層。為了去除一些異味以及污水中的色素。

　　所述電機是私服電機，與一個時鐘電路連接，實現定時對過濾網進行沉淀物去除。

　　進一歩地，所述刮板正下方還設有沉淀倉，所述沉淀倉由與管道相通的一段彎管構成。

　　所述沉淀倉還設有端蓋或者閥門，當沉淀倉內沉積了一定數量的沉淀物以后，打開端蓋或者閥門，從而將沉淀物清除。

　　該實用新型的有益效果：

　　本實用新型的過濾裝置，通過電機帶動刮板不斷地去除過濾網上的沉淀物，從而實現過濾裝置不被堵塞。
