今天為大家介紹的是——新型污水凈化一體提升泵，希望對大家有所幫助。

　　新型涉及水泵技術領域，尤其是一種新型污水凈化一體提升泵，其特征在于，包括：隔渣室、隔渣板、隔污室、隔污板、出水管、隔污板、隔污室、隔渣板、隔渣室、進水管、排污管、排渣管、排污桶、排渣桶、排渣信號、凈水泵、提水泵、進管、排渣管、排污管、排渣信號、排渣桶、排污桶、提升泵、凈化泵、通管閥、連接管、接管、連管、連通管、啟閉閥、污水箱、污水箱、凈化網、過濾網、彎頭、彎管，所述一種新型污水凈化一體提升泵，在污水箱上設有隔渣板，在污水箱內分出隔渣室，在隔渣室下端的排渣管下端設有排渣桶，污水分離后通過凈化網被凈化泵凈化，污水通過凈化泵后變成達標準水排放。

　　權利要求書

　　1.一種新型污水凈化一體提升泵，其特征在于，包括：隔渣室、隔渣板、隔污室、隔污板、出水管、隔污板、隔污室、隔渣板、隔渣室、進水管、排污管、排渣管、排污桶、排渣桶、排渣信號、凈水泵、提水泵、進管、排渣管、排污管、排渣信號、排渣桶、排污桶、提升泵、凈化泵、通管閥、連接管、接管、連管、連通管、啟閉閥、污水箱、污水箱、凈化網、過濾網、彎頭、彎管，所述一種新型污水凈化一體提升泵，在污水箱上設有進管，在進管的污水箱上設有隔污渣的隔渣板，所述隔渣板在污水箱內分出過濾污渣水的隔渣室，在隔渣室下端設有排除污渣的排渣管，在排渣管下端設有盛裝污渣的排渣桶。

　　說明書

　　一種新型污水凈化一體提升泵

　　技術領域

　　本實用新型涉及水泵技術領域，尤其是一種新型污水凈化一體提升泵。

　　背景技術

　　傳統污水泵技術難以處理飯店、食堂、餐廳、廚房的廢污物污水，而且飯店、食堂、餐廳、廚房的廢污物污水容易堵塞下水道，造成新的污染。

　　發明內容

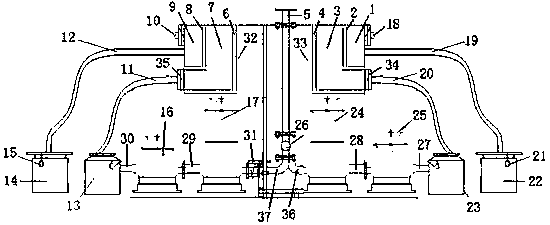

　　為解決上述問題，本實用新型提供一種新型污水凈化一體提升泵，所述一種新型污水凈化一體提升泵，其特征在于，包括：隔渣室1、隔渣板2、隔污室3、隔污板4、出水管5、隔污板6、隔污室7、隔渣板8、隔渣室9、進水管10、排污管11、排渣管12、排污桶13、排渣桶14、排渣信號15、凈水泵16、提水泵17、進管18、排渣管19、排污管20、排渣信號21、排渣桶22、排污桶23、提升泵24、凈化泵25、通管閥26、連接管27、接管28、連管29、連通管30、啟閉閥31、污水箱32、污水箱33、凈化網34、過濾網35、彎頭36、彎管37，所述一種新型污水凈化一體提升泵，在污水箱33上設有進管18，在進管18的污水箱33上設有隔渣板2，所述隔渣板2在污水箱33內分出隔渣室1，在隔渣室1下端設有排渣管19，在排渣管19下端設有排渣桶22，在排渣桶22上端設有排渣信號21，所述在隔渣室1外的污水箱33上設有隔污板4，隔污板4在污水箱33內形成隔污室3，在隔污室3下端設有凈化網34，在凈化網34上設有排污管20，在排污管20下端設有排污桶23，排污桶23上設有連接管27，在連接管27上設有凈化泵25，凈化泵25上設有接管28，在接管28上提升泵24，在提升泵24上設有彎頭36，在彎頭36上端設通管閥26，在通管閥26上端出水管5。

　　所述一種新型污水凈化一體提升泵，在污水箱32上設有進水管10，在進水管10的污水箱32上設有隔渣板8，所述隔渣板8在污水箱33內分出隔渣室9，在隔渣室9下端設有排渣管12，在排渣管12下端設有排渣桶14，在排渣桶14上端設有排渣信號15，所述在隔渣室9外的污水箱32上設有隔污板6，隔污板6在污水箱32內形成隔污室7，在隔污室7下端設有過濾網35，在過濾網35上設有排污管11，在排污管11下端設有排污桶13，排污桶13上設有連通管30，在連通管30后端設有凈化泵16，凈化泵16上設有連管29，在連管29后端設有提水泵17，在提水泵17上設有啟閉閥31，在啟閉閥31上設有彎管37，在彎管37上端設通管閥26，在通管閥26上端出水管5。

　　所述一種新型污水凈化一體提升泵的工作流程：當污水從進管18流入污水箱33，其污水首先進入隔渣室1，污水通過隔渣板2時，所述隔渣板2將污水中渣質從中過濾出，過濾出渣質放入隔渣室1外的排渣管19，通過排渣管19直接排入排渣桶22，當排渣桶22內渣質滿足排渣信號21時，就通知排放，經過渣質過濾的污水從隔渣板2進入隔污室3，隔污板4將污水分離，污水分離后通過凈化網34將污留在隔污室3內，污水通過凈化網34上的排污管20，進入排污管20下端的排污桶23，在排污桶23上通過連接管27，被凈化泵25凈化，凈化泵25凈化后通過接管28，被提升泵24沿彎頭36，通過彎頭36上端設通管閥26從上端出水管5流出，其流出的污水通過凈化泵25后變成達標準水排放。

　　所述一種新型污水凈化一體提升泵，當污水從進水管10流入污水箱32，其污水首先進入隔渣室9，污水通過隔渣板8時，所述隔渣板8將污水中渣質從中過濾出，過濾出渣質放入隔渣室9外的排渣管12，通過排渣管12直接排入排渣桶14，當排渣桶14內渣質滿足排渣信號15時，就通知排放，經過渣質過濾的污水從隔渣板8進入隔污室7，隔污板6將污水分離，污水分離后通過過濾網35將污留在隔污室7內，污水通過過濾網35上的排污管11，進入排污管11下端的排污桶13，在排污桶13上通過連通管30，被凈化泵16凈化，凈化泵16凈化后通過連管29，被提水泵17通過啟閉閥31沿彎管37，通過彎管37上端設通管閥26從上端出水管5流出，其流出的污水通過凈化泵25后變成達標準水排放，啟閉閥31是根據需要進行，當只有一邊需要時，可以隨時開關啟閉閥31，方便使用。

　　本實用新型的有益效果是：1.無廢污物污水，不會堵塞下水道，造成新的污染。2.提高了出水響應速度和出水量;3.提高泵的效率和穩定性。
